GPZ(III)抗震盆式橡膠支座

GPZ (III)抗震盆式橡膠支座分類及技術性能

為貫徹抗震工作以預防為主的方針，減輕橋梁工程的地震破壞，保障人民生命財產的安全和減少經濟損失，更好的發揮公路橋梁運輸在抗震救災中的作用，特設計了本系列抗震盆式橡膠支座。

本系列設計適用于基本裂度為8度地區的橋梁用盆式橡膠支座。

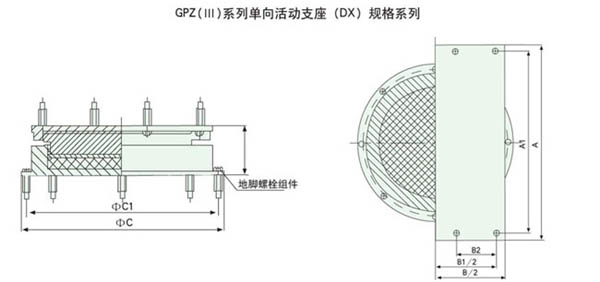

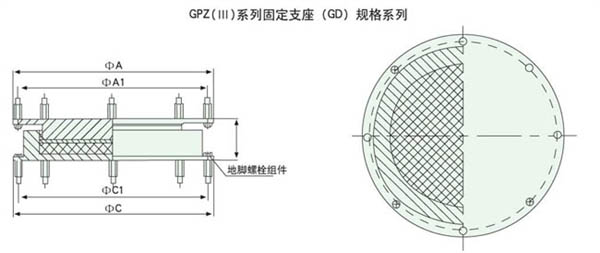

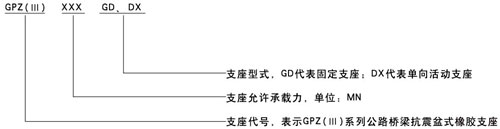

GPZ(III)系列公路橋梁抗震盆式橡膠支座按其使用時的位移能力分為二類，即：?jiǎn)蜗蚧顒?dòng)支座具有豎向轉角功能和單一方向位移功能，代號DX；固定支座只具有豎向轉角功能，代號GD。GPZ(III)系列公路橋梁抗震盆式橡膠支座的標記

GPZ(Ⅲ)2.5DX　表示承載力2.5MN的GPZ(Ⅲ)型單向活動抗震盆式橡膠支座

GPZ(Ⅲ)1.25GD　表示承載力1.25MN的GPZ(Ⅲ)型固定抗震盆式橡膠支座

GPZ (III)抗震盆式橡膠支座支座技術性能

a.支座設計承載力：0.8-60MN，共分31個規格；

b.支座的轉角：0.02rad；

c.單向活動支座設計摩擦系數：抗震支座非地震時加硅脂潤滑后，常溫型支座設計摩擦系數*小取值為0.03，耐寒型支座設計摩擦系數*小取值為0.06；

d.支座水平力：抗震型固定支座各方向及抗震型單向活動支座非滑移方向（與導向塊長度方向垂直）的水平力為支座設計承載力的20%。
