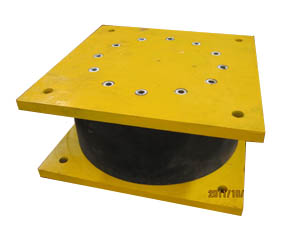

LRB系列鉛芯隔震橡膠支座是按照國家及行業相關標準，同時參考歐洲標準研制開發的橋梁標準構件產品。該產品分為矩形和圓形兩種類型，適用于8度及8度以下地震區各類公路及市政橋梁。

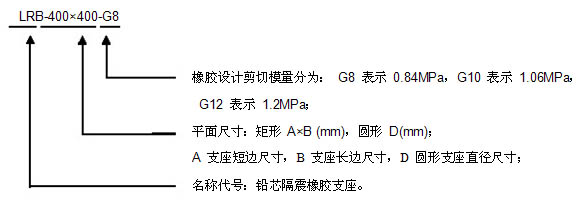

LRB鉛芯隔震支座代號

本例表示短邊為 400mm、長邊為 400mm，橡膠設計剪切模量 0.8MPa 的矩形鉛芯隔震橡膠支座。

代號表示示例2

例一：J4Q1320×1320×223G1.2表示4根鉛芯的矩形支座．其長度A=1320(mm),寬度B=1320(mm)，高度h=223(mm)，剪切模量G=1．2MPa的鉛芯隔震橡膠支座。

例二：J4Q1320×1320×223表示4根鉛芯的矩形支座．其長度A=1320(mm)．寬度B=1320(mm)，支座高度h=223(mm)，剪切模量G=1 MPa的鉛芯隔震橡膠支座。

LRB鉛芯隔震支座結構

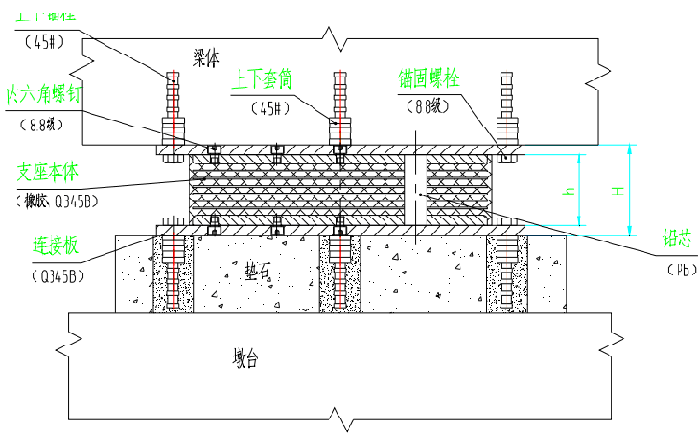

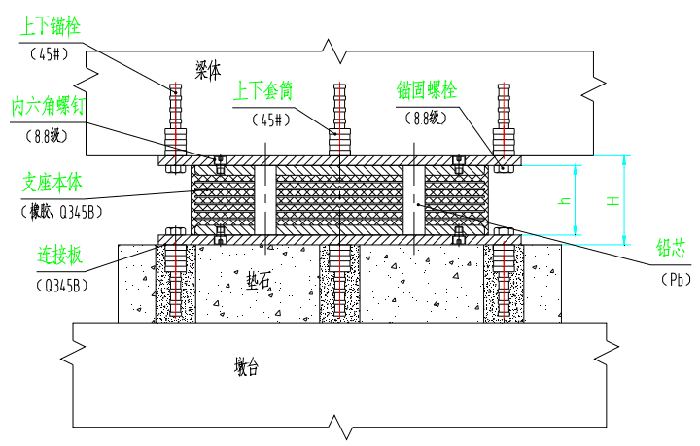

矩形鉛芯隔震橡膠支座	圓形鉛芯隔震橡膠支座

LRB鉛芯隔震支座技術性能

1本系列支座規格

矩形分為 29 類：

400×400，450×450，500×500，500×550，550×550，600×600，650×650，700×700，750×750，800×800，

850×850，900×900，950×950，1000×1000，1050×1050，1100×1100，1150×1150，1200×1200，

1250×1250，1300×1300，1350×1350，1400×1400，1450×1450，1500×1500，1550×1550，1600×1600，

1650×1650，1700×1700，1750×1750。

圓形分為 24 類：

D350， D400， D450，D500，D550，D600，D650，D700，D750，D800，D850，D900，D950，D1000，D1050，

D1100，D1150，D1200，D1250，D1300，D1350，D1400，D1450，D1500；

針對項目的實際情況，本系列支座還可根據技術要求進行規格尺寸的特殊設計。

2設計轉角 θ(rad)

本系列支座設計轉角為：0.006rad

當設計轉角超出 0.006rad 或者客戶有特別需求時可以根據實際情況進行特殊設計。

3支座設計位移

支座正常設計剪應變?yōu)?1.0，地震時為 2.0；當客戶有特別需求時可以根據實際情況進行特殊設計。

4溫度適用范圍

本系列支座設計適用溫度范圍為-25℃～60℃。

5 梁底坡度

支座上座板頂面不設坡度；

現澆梁的坡度由梁底混凝土調整；

預制梁的坡度可在制梁時通過支座上部的預埋板調整，也可在梁底預埋平鋼板后在支座

5.1 支座上座板頂面不設坡度；

5.2 現澆梁的坡度由梁底混凝土調整；

5.3 預制梁的坡度可在制梁時通過支座上部的預埋板調整，也可在梁底預埋平鋼板后在支座

LRB鉛芯隔震支座布置原則

本系列支座分為矩形鉛芯支座、圓形鉛芯支座兩種類型，根據橋梁的結構型式、跨徑、聯長及橋梁寬度等參數確定支座的布置原則。

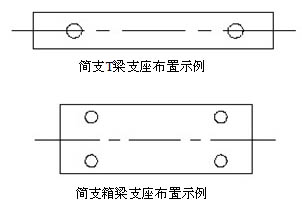

簡支梁

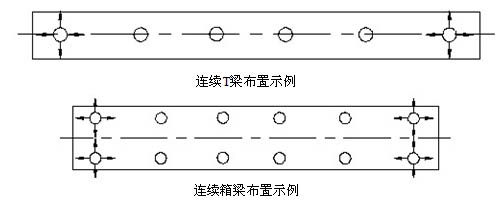

連續梁

支座布置時應檢算支座的設計位移量是否滿足制動力、混凝土收縮徐變和溫度等共同作用及地震力引起的位移需求。

連續梁單聯長度不宜超過 200m，跨數不宜超過 6 跨，若需要超過 6 跨時，支座布置應檢算靠近滑動型支座的固定型支座的位移量是否滿足位移需求，再根據情況增設滑動型支座。

LRB鉛芯隔震支座選用原則

支座選型時，可根據橋梁所在地區的地震動峰值加速度直接選用相應的支座型號規格，且應考慮選用支座的水平剛度及*大剪應變檢算是否滿足相應地震力作用下的使用要求。

支座選型時應根據跨度和溫度變化幅度，并考慮施工偏差等因素選用相應位移量的支座。

支座選型應滿足實際橋梁結構的空間位置要求，錨固螺栓應避免與結構受力鋼筋位置沖突。

LRB鉛芯隔震支座布置示意圖
