QZ球型支座

QZ球型支座構造特點及功能

QZ球型盆式支座是由上支座板含不銹鋼板、下支座板、球冠襯板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防塵結構等組成。本系列產品與普通盆式橡膠支座相比，其轉角更大、轉動靈活、承載力大、容許位移量大等特點，而且能更好地適應支座大轉角的需要。該系列產品被廣泛應用于曲線橋、直橋、斜橋及城市立交橋等橋梁工程中。

QZ球型支座產品分類：

球型支座具有承受豎向荷載和各向轉動動能，按其水平向位移特性分類為：
A 、雙向活動支座：具有多向位移性能，代號DX ;
B 、單向活動支座：承受單向水平荷載，具有縱向位移性能，代號ZX ;
C 、固定支座：承受各向水平荷載，各向均無位移，代號GD 。

QZ球形支座結構型式

球型支座由上支座板（含不銹鋼板）、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構等組成。

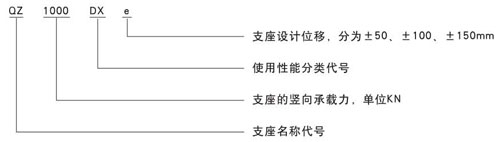

QZ球形支座代號表示方法

QZ球形支座的技術性能

1 、支座反力（豎向承載力）分為16 級；1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。
2 、支座設計轉角θ分為0.01 、0.015 和0.02rad （根據需要可增大）。
3 、支座設計位移量
順橋向：1000 一2500KN   e＝士50 和士100mm ;
3000 一10000KN   e＝士50 、土100mm 和士150mm ;
橫橋向（GX 多向活動支座）e＝土20mm
設計位移量根據工程需要可進行變更。
4 、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa 左右時，取值如下：常溫（-25 ℃ ~＋60 ℃ ）0 .03   低溫（-40 ℃ ~＋40 ℃ ）0.05
5 、支座可承受的水平力：
縱向活動支座（ZX ）橫橋向水平力為支座反力的10 %
固定支座（GD）承受水平力為支座反力的10 %
